Quy trình lắp đặt thanh chắn barie tự động

quy trình lắp đặt thanh chắn giao thông barie tự động

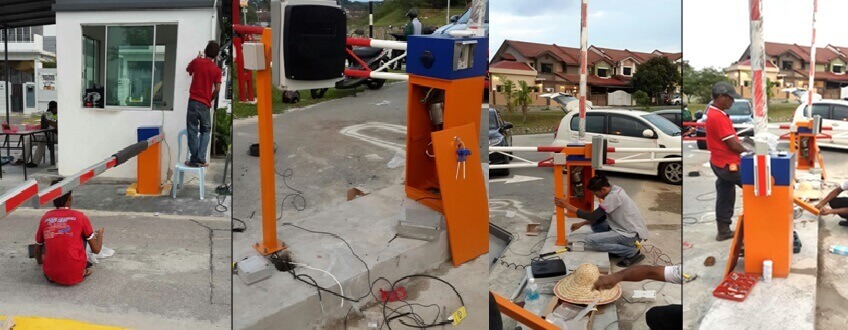

Lắp đặt barie tự động thanh chắn

Tất các công việc cung cấp; thi công lắp đặt barie thanh chắn tự động phải dựa trên cơ sở bản vẽ thiết kế thi công. Bản vẽ chi tiết được xác định thực tế hiện trường và được sự đồng ý của chủ đầu tư . Biện pháp triển khai thi công cụ thể sẽ được chúng tôi phác thảo sơ lược qua 4 bước lắp đặt sau :

Bước 1: Chuẩn bị :

Chuẩn bị lắp đặt barie tự động

Yêu cầu đối với kỹ thuật viên: Kiểm tra lại tình trạng Barrie tự động nhập khẩu và các phần vật tư đi kèm (điều khiển từ xa; trụ đỡ cần; cao su trống va đập; đèn cảnh bảo; cảm biến từ; tài liệu;
giấy bảo hành; hướng dẫn sử dụng…) trước khi nhận và chuyển đến khu vực giao hàng
+ Khi thiết bị barie được tập kết tại chân công trình và được xác nhận kiểm tra; giám định sự phù hợp của thiết bị đối với hợp đồng chủ đầu tư; mới tiến hành thi công lắp đặt các bước sau.
+Trước khi đưa thanh chắn barie mới vào lắp đặt phải kiểm tra kỹ các chức năng cơ bản để đảm bảo thiết bị hoạt động bình thường

Bước 2 : Làm đế móng(đế trụ barie)

Bước làm móng cho barrier tự động rất quan trọng; nó ảnh hưởng trực tiếp tới quá trình vận hành chắc chắn sau này.
+ Với nền móng bằng đất hoặc bê tông không đủ độ cứng ;khả năng thoát nước kém .Thì phần đế trụ barie phải kết cấu lại bằng bê tông chắc chắn hơn .Đế móng có độ dày khoảng 35 – 55 cm ;mặt móng theo bản mã mặt đế barie
+  Hàn trước 4 bu lông neo(độ dài tương ứng với độ sâu của móng) vào bản mã đế sau đó đặt sẵn xuống hố trước khi đổ bê tông lên.

lắp đặt thanh chắn barie tự động

lắp đặt thanh chắn giao thông

Chú ý khi đổ đế móng trụ thanh chắn :

  • Mỗi bu lông để nhô lên mặt đất khoảng 10-15cm để bắt đai ốc.
  • Phần đế  phải có hệ thống ống thoát nước khi bị ngập; hệ thống ống đi dây nguồn cấp ;dây tín hiệu ngầm điều khiển
  • Đế phải đảm bảo bằng phẳng ;căn chỉnh các chiều; các góc phù hợp với mặt bằng hiện trường thi công.
  • Tính thẩm mỹ của đế cũng được đánh giá cao

+ Triển khai hệ thống dây cấp nguồn và dây tín hiệu cho thanh chắn barie. Tất cả hệ thống dây được đi trong ống cách điện;khả năng chống nước tốt.
Khu vực hệ thống dây đi qua có nhiều va đập ;rung;nún..cần chọn đi trong ống cứng;độ bền cao;chịu áp lực … Căn cứ hiện trường thi công đường dây phải đi khoa học;thẩm mỹ nhất
+ Mặt bằng sau khi triển khai đổ đế và đi dây phải trả lại hiện trạng giống ban đầu

Bước 3: Hiệu chỉnh Cài đặt Barie thanh chắn tự động

  • Sau 1-2 ngày phần bê tông đã chết(đã khô);thì tiến hành đưa trụ barie vào vị trí lắp đặt
  •  Căn chỉnh lò xo trợ lực cho phù hợp với độ nặng;vuông của tay chắn cần barrier
  • Tiến hành cố định bulong đế trụ khi đã hoàn tất bước hiệu chỉnh
  • Cấp hệ thống dây nguồn (thường dây 2 x 2;5 mm)và dây tin hiệu ( cáp mạng cat6) vào main điều khiển trung tâm trong barie .Tất cả các điểm đấu sẽ được đấu chắc chắn bằng cầu đấu và sử dụng đầu cốt có đánh số.Khi kiểm tra xong toàn bộ mới được phép đấu điện
  • Setup(Cài đặt) tần số điều khiển và các chức năng thông dụng: Thời gian tốc độ đóng mở;kết nối điều khiển từ xa; chế độ nâng hạ an toàn…

tCài đặt hệ thống điều khiển barie tự động

Bước 4: Vận hành chạy thử thanh chắn barie điện tự động

Chạy barrier thanh chắn tự động ở 3 chế độ vận hành khác nhau

  • Nâng hạ bẳng hệ thống tay điều khiển từ xa
  • Nâng hạ bằng hộp điều khiển cố định( điều khiển bàn)
  • Hoạt động khi có sự cố mất điện ;nâng hạ bằng khóa tay

Lưu ý : Chế độ chạy thử theo chức năng đóng thanh chắn; mở thanh chắn và dừng đột ngột.Barie hoạt động tốt khi :Cơ cấu lên xuống không rung lắc; thời gian đóng mở đảm bảo ;vận hành êm ái;không tiếng ồn

Bước 5 : Nghiệm thu và bàn giao barie kiểm soát ra vào

  • Hướng dẫn nhân viên vận hành thao tác các chức năng. Phổ biến các lưu ý cần tránh;các thao tác bảo trì sơ bộ để tăng tuổi thọ sản phẩm barie tự động
  • Giải đáp các vướng mắc kỹ thuật; cung cấp thông tin khi cần hỗ trợ
  • Sau khi tiến hành chạy thử chuyển giao công nghệ. Hai bên nhất trí đi đến tiến hành nghiệm thu bàn giao hệ thống barie tự động cho chủ đầu tư đưa vào sử dụng.

Xem thêm video hướng dẫn lắp đặt barie thanh chắn tự động  :



Để tiến hành thi công hệ thống nhanh; đảm bảo an toàn cũng như đáp ứng tiến độ đề ra theo yêu cầu; vấn đề trang thiết bị phục vụ thi công cũng rất cần thiết. Ở đây chúng tôi sẽ huy động đầy đủ các máy móc thiết bị của công ty cũng như một số máy móc chuyên dụng thuê nhằm đảm bảo hiệu quả và chất lượng thi công công trình tốt và hiệu quả cao nhất.
Trên đây là sơ lược lắp đặt hệ thống barie tự động; các bạn cung có thể thể tham khảo vi deo mô phỏng phía dưới để có thể hình dung các bước ;quy trình lắp đặt

Hay liên hệ với chúng tôi nếu bạn có bất kỳ thắc mắc nào khi triển khai hệ thống barie.Chúng tôi luôn nhiệt tình; tận tâm và sẵn sàng tư vấn miến phí
